エアコン室外機カバー+収納庫セット組立レポートDIY初心者の女性スタッフが組立初挑戦!

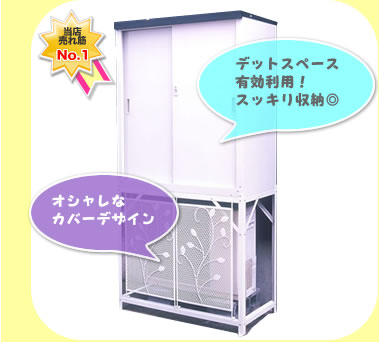

エアコン室外機カバー+収納庫セット組立レポートAC-78MM-HS-92

えー!?DIYですか? 私、ほとんどやったことないんです。しかも「収納庫」と「室外機カバー」セット両方だなんて自信ありません…。
でもこのセットは当店の大人気商品。沢山のお客様にお買い上げ頂いているのに、スタッフの私が組み立てられないなんて、ダメですよね…!

用意するもの軍手・ドライバー
  • 軍手
  • ドライバー

※この商品の組立に関しては、電動ドライバーは本締めの時にあると便利かな?程度

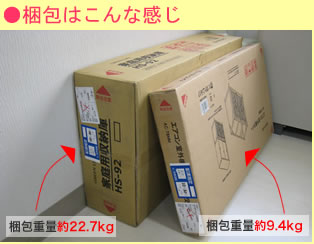

梱包はこんな感じ

収納庫と室外機カバーがそれぞれ1梱包ずつで届きます。室外機 カバーの方の梱包は、女性1人でも運べる重さです。収納庫の梱包は、中身を出してばらさないと女性1人で運ぶのは難しいかもしれません!

室外機カバーの組立 収納庫の組立 室外機カバーに収納庫を設置
組立(室外機カバー)

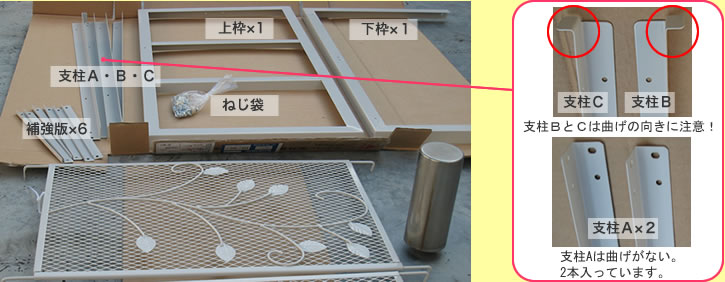

中身をチェック!室外機カバー梱包分
室外機カバー梱包中身
上枠(後部)と支柱Aの組み付け
上枠(後部)と支柱Aの組み付け写真 上枠(後部)と支柱Aの組み付け写真 上枠(後部)と支柱Aの組み付け写真
上枠と支柱Aを組み付けます。
取扱説明書と現物を見比べ、
支柱Aを探す武田…。
先端が曲がっていないのが支柱A!2本入っています。 組み付けです。ここは仮止めなので、
あまり硬く締めすぎないようにして下さい。
ポイント1

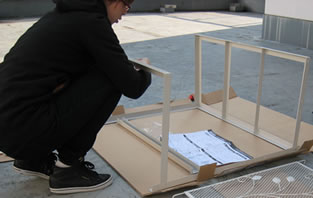

下枠(後部)と支柱Aの組み付け
下枠(後部)と支柱Aの組み付け写真
@で組んだものに、下枠を組み付けましょう。 下枠の前後の向きに気をつけて@と同様に仮止めです。
支柱B・Cの組み付け

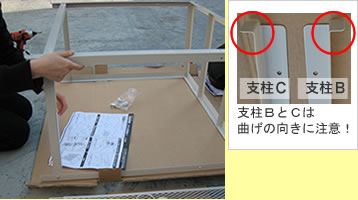

支柱B・Cの組み付け写真
Aで組んだものの前側に、支柱B・Cを組み付けましょう。 支柱B・Cの曲げの向き、上下に注意してください。

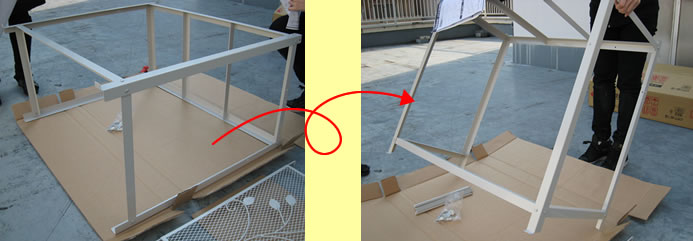

立ち上げ写真
ここまでできたら 起こします!

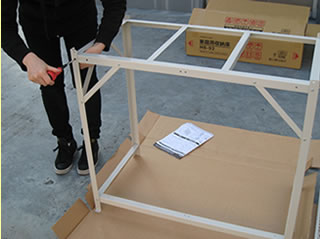

C補強版の組付けと全体の本締め
補強版の組付けと全体の本締め写真 補強版の組付けと全体の本締め写真

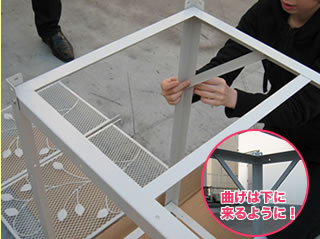

6箇所に補強板を組み付けていきます。補強版は曲がり(曲げ)のある方が下です。 今まで仮止めした全てのネジを本締めします。
全体のバランスを見ながら、力を入れてしっかり締めましょう。

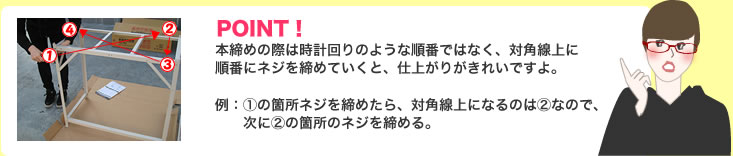

ポイント2

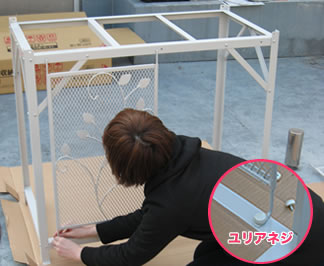

ネットの組み付け
ネットの組み付け写真
ネットを組み付けます。上枠のネット取り付け穴に
パネルのフックをひっかけて、下枠にユリアネジで
固定します。もう一枚も同様に。

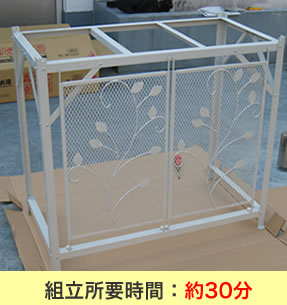

完成!
組立所要時間30分
※連結金具が余ると思いますが、これは収納庫組立後に
連結する目的で使用します!取っておいて下さいね。

室外機カバー30分で仕上げられました!次は収納庫の組立です!

組立(収納庫)

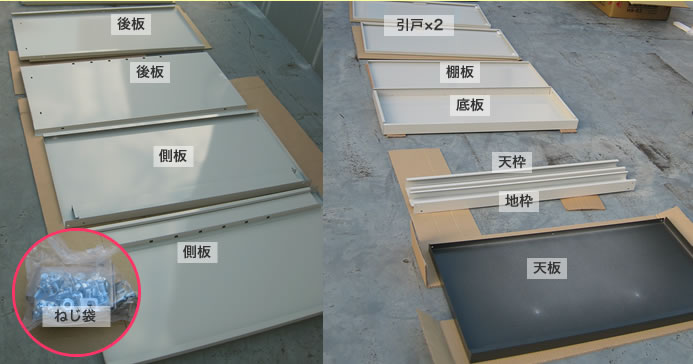

中身をチェック!収納庫梱包分
収納庫梱包中身
地枠とブラケットを固定
地枠とブラケットを固定写真 地枠とブラケットを固定写真 地枠とブラケットを固定写真
まずは説明書とにらめっこ。
地枠とブラケットをネジで固定…
が、しかし!穴の位置が合わない?
なんでだろう…?
正解は、地枠の向きが逆!でした…。はい、ちゃんと穴の位置も合いました!
側板を固定(左右)
側板を固定(左右)写真 側板を固定(左右)写真 側板を固定(左右)写真
側板を仮止めします。
ここはちょっとコツがいります。
側板を差し込んでから、内側に回転
させるとうまくはまります。
3箇所ネジで仮止めします。 反対側も同様に。

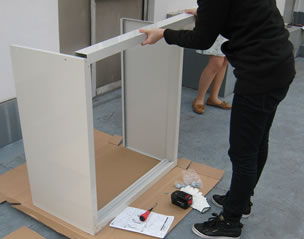

天枠を固定
天枠を固定写真 天枠を固定写真 天枠を固定写真
2個穴がある面を手前にします。 穴の位置を合わせて仮止めします。 ここではタッピンネジを使います! 左右計6箇所です。
裏側も忘れずに。

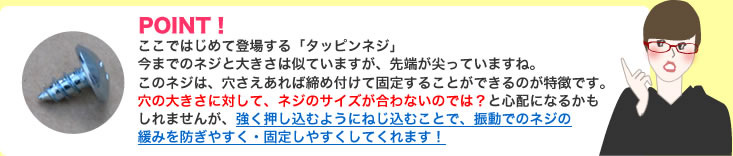

ポイント3

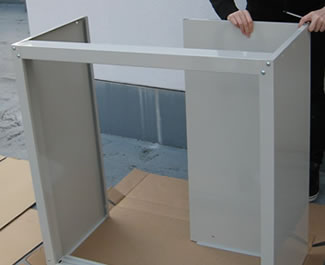

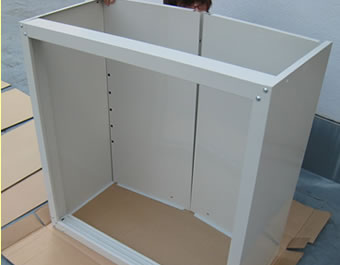

後板をはめる
後板をはめる写真 後板をはめる写真
後板を側板の中に入れて、回転させてはめ込みます。 左右同様に。

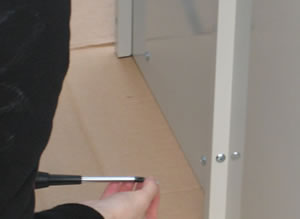

後板の固定
後板の固定写真 後板の固定写真

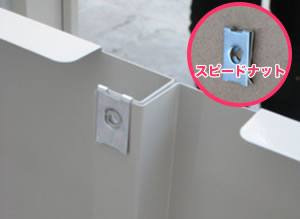

後板の穴とスピードナットの穴を合わせるように
して、スピードナットを差し込みます。
※スピードナットの向きに気をつけて下さい。
後板の2箇所をネジとナットで仮止めします。

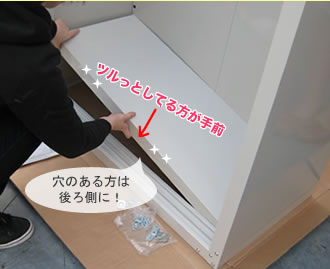

底板をはめて、後板と底板を固定
底板をはめて、後板と底板を固定写真 底板をはめて、後板と底板を固定写真
底板を斜めにしてはめ込みます。
穴のない方を手前にしてくださいね。
タッピンネジで後板と底板を仮止めします。
計6箇所です。
本締め

仮止めした全てのネジ、タッピンネジを本締めします。全体のバランスを整えながら、ネジを締めていってください。

天板の固定
天板の固定写真 天板の固定写真 天板の固定写真
天板を被せます。 背面を3箇所、ネジとナットで
固定します。
転倒防止金具も左右2箇所につけます。

※今回は転倒防止金具を壁に固定する作業は行いませんが、皆さんは設置場所に関わらず必ず行ってください。

棚板をのせる
棚板をのせる写真
棚受け金具を高さをそろえて取り付けます。
好きな位置でOKです。
引き戸をはめる
引き戸をはめる写真

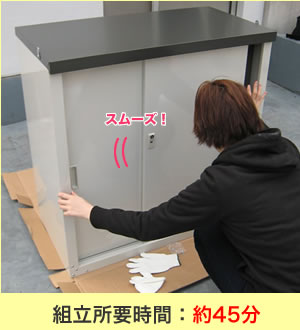

完成!!
収納庫完成
収納庫も無事完成させることができました! 室外機カバーに収納庫を設置

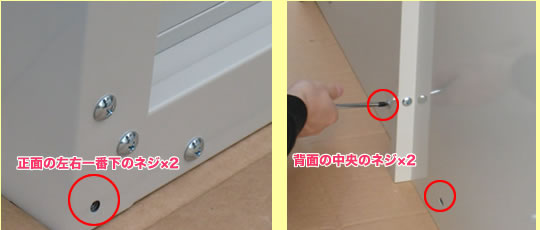

収納庫から4本のネジをはずす
収納庫から4本のネジをはずす写真
・正面の左右一番下のネジ2本
・背面の中央のネジ2本
 この4本を外します。
ポイント4

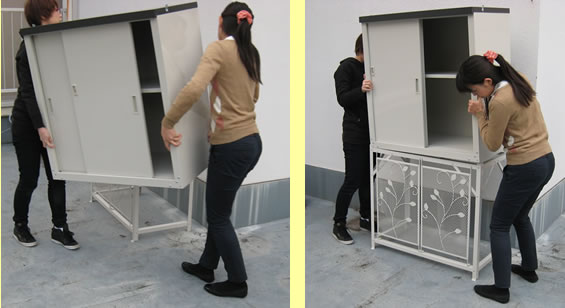

室外機カバーの上にのせる
室外機カバーの上にのせる写真
流石に女性1人で持ち上げるのは難しそうです!
近くで見ていた女性スタッフSさんの手を借りて、2人で乗せました。
女性2人なら難なく持ち上げられます。

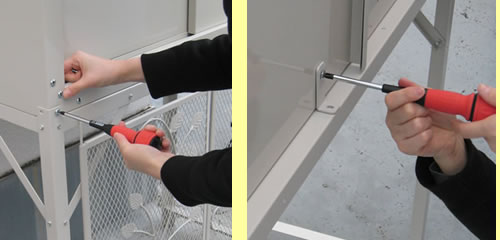

収納庫と室外機カバーを組み付ける
収納庫と室外機カバーを組み付ける写真
@で外したネジの箇所を、室外機と組み付けます。
まず表の2箇所を本締めして、背面の2箇所は連結金具も含めて組み付けます。

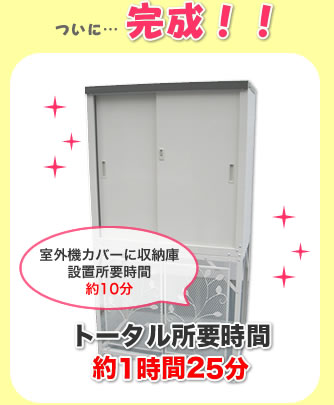

ついに完成!室外機カバーに収納庫設置所要時間約10分 トータル所要時間約1時間25分
組立前は不安でしたが、無事完成させることができました!DIY初心者でも問題なく組み立てられると思います!
